Études d'Exécution Électrique

Études d’exécution

Des plans et documents techniques pour coordonner les travaux et fiabiliser la réalisation des installations.

Demander un devis

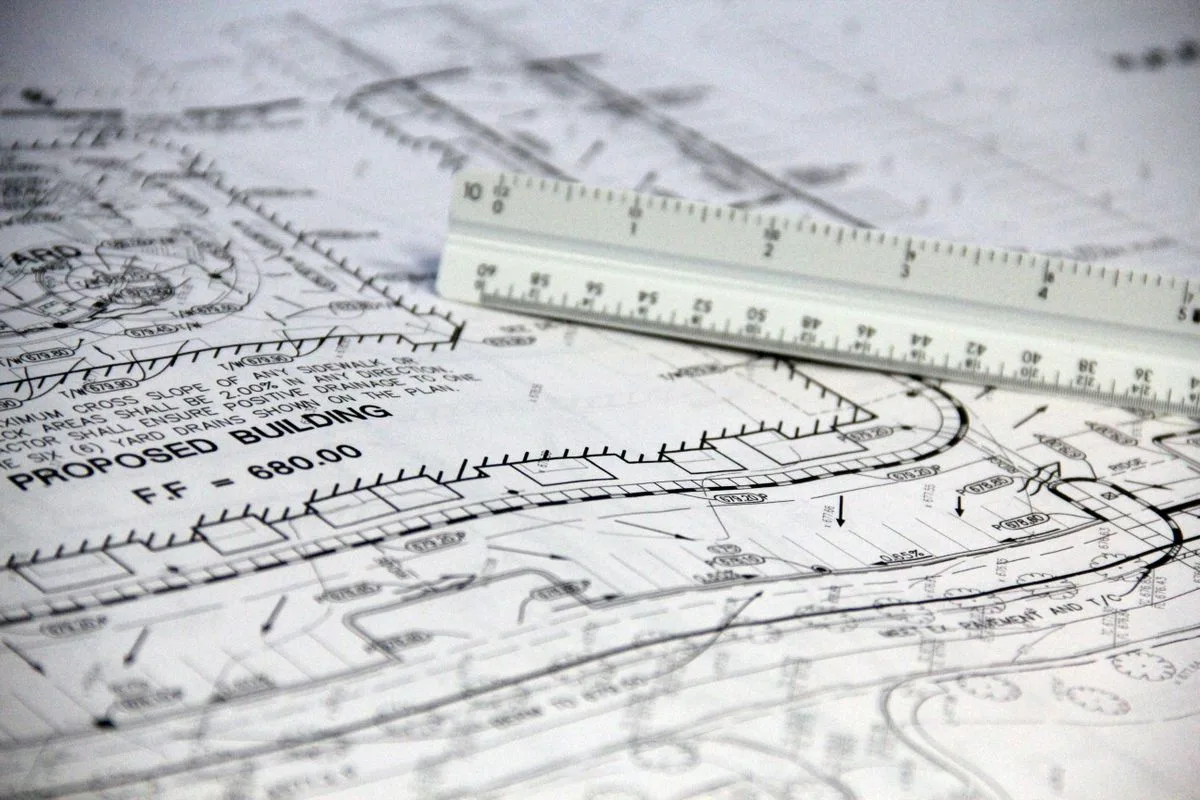

Plans détaillés et règle de dessin

Votre projet, notre accompagnement

ELECSMART ENGINEERING réalise les études d'exécution électrique nécessaires à votre projet. Ces documents constituent la base indispensable à la préparation et à la coordination des travaux sur chantier.

La mission comprend notamment les plans électriques CFO / CFA , les plans de chemins de câbles et les notes de calcul électriques. Elle englobe également les schémas unifilaires, les plans DALI / domotique ainsi que les plans d'exécution SSI / incendie .

Ces études d'exécution électrique fournissent aux entreprises une base technique claire, conforme et exploitable. Elles permettent ainsi d'exécuter les travaux, de coordonner les interfaces avec les autres lots et de garantir une installation fiable jusqu'à la réception.

Nos Livrables d’études d'Exécution Électrique

Plans de bâtiment préparés sur un poste de travail

Plans Électriques CFO / CFA

Réalisation des plans électriques d'exécution avec implantation des appareillages, prises et éclairages. Les tableaux électriques, équipements techniques et spécificités du projet y figurent également.

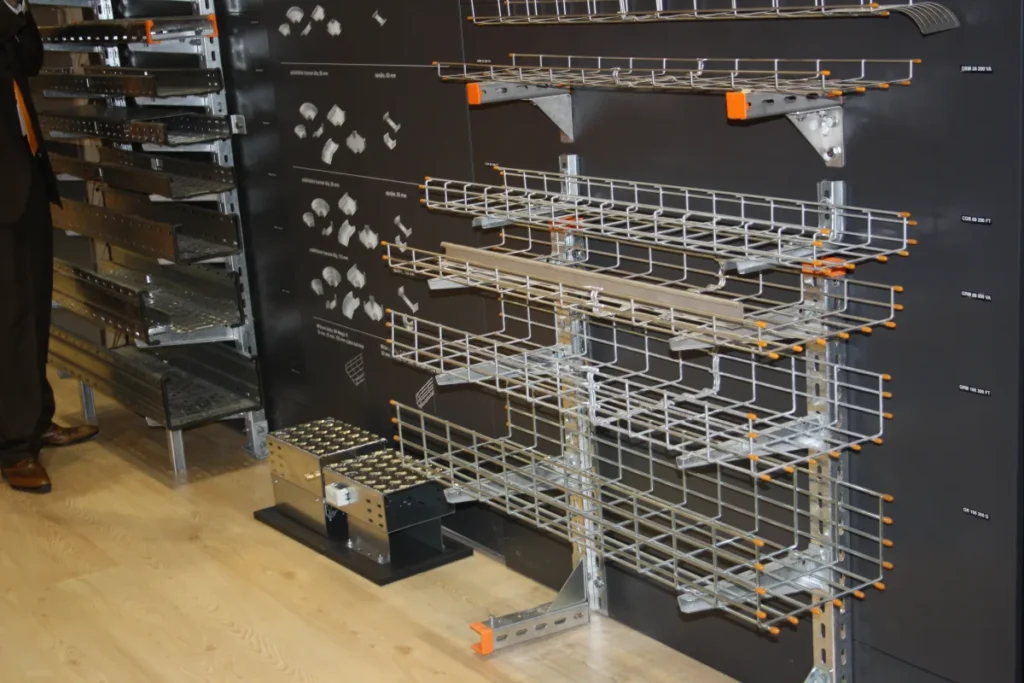

Différents supports et chemins de câbles

Plans de Chemins de Câbles

Étude et représentation des cheminements électriques : chemins de câbles, gaines et passages techniques. L'étude intègre également les réservations, percéments et contraintes de coordination avec les autres lots.

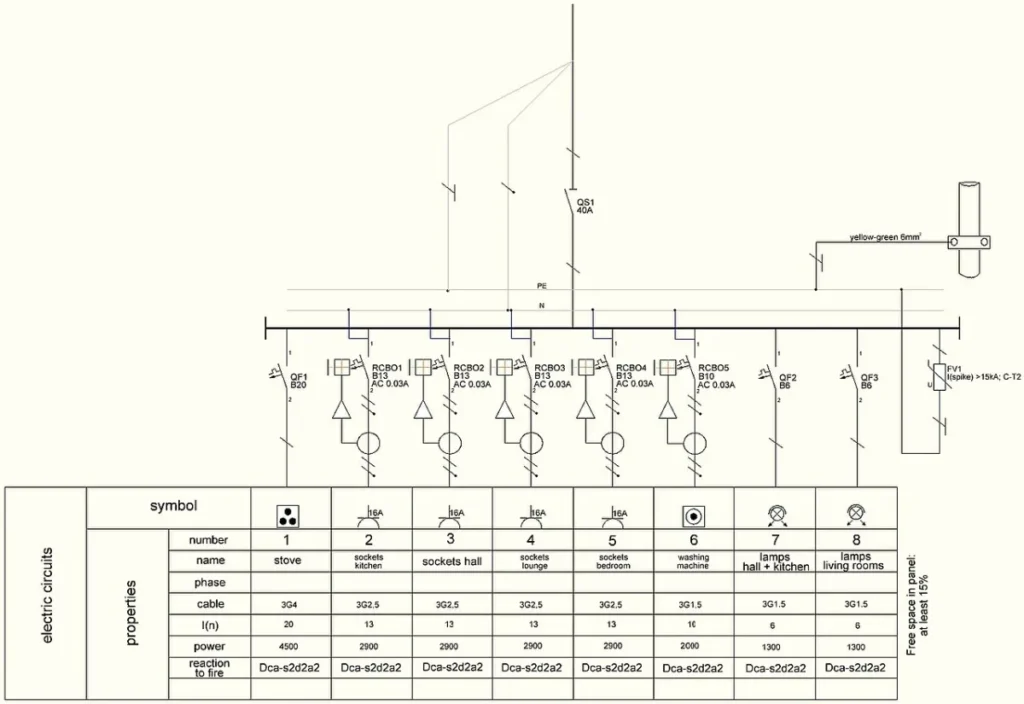

Schéma unifilaire avec protections et circuits

Dmitry G · CC BY-SA 3.0 — image redimensionnée

Notes de Calcul Électriques

Dimensionnement des installations avec vérification des sections de câbles et des protections. ELECSMART ENGINEERING contrôle ensuite les chutes de tension, courants de court-circuit et la sélectivité selon les normes en vigueur.

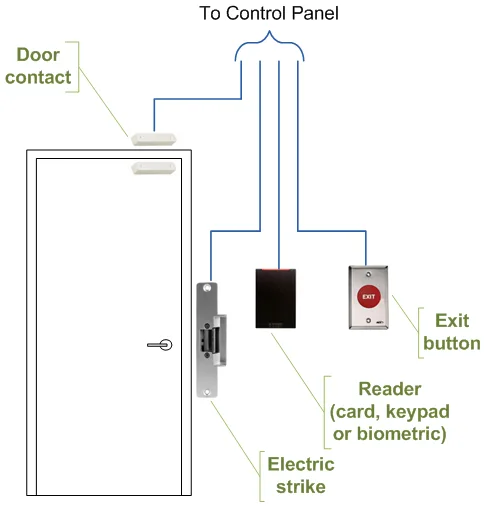

Schéma de raccordement électrique d’un contrôle d’accès

Schémas Électriques

Réalisation des schémas unifilaires, schémas de tableaux et synoptiques de distribution. La mission couvre également les TGBT, tableaux divisionnaires et carnets de câblage.

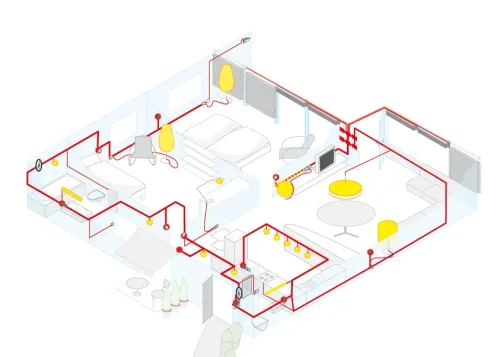

Schéma des équipements d’automatisation d’un bâtiment

Plans DALI / Domotique / GTB

Élaboration des plans de commande d'éclairage, variation DALI et scénarios domotiques. La mission inclut également les interfaces GTB / GTC et le repérage des équipements de pilotage technique.

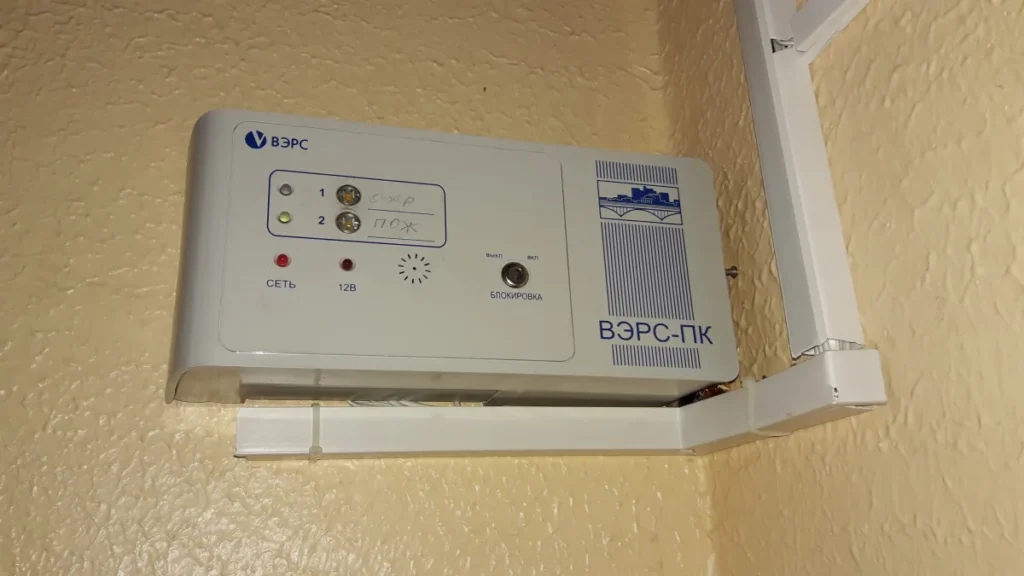

Centrale de commande d’alarme incendie

Plans d'Exécution SSI / Incendie

Réalisation des plans incendie avec implantation des détecteurs, déclencheurs manuels et diffuseurs sonores. L'étude intègre également les équipements SSI, asservissements et liaisons techniques associées.

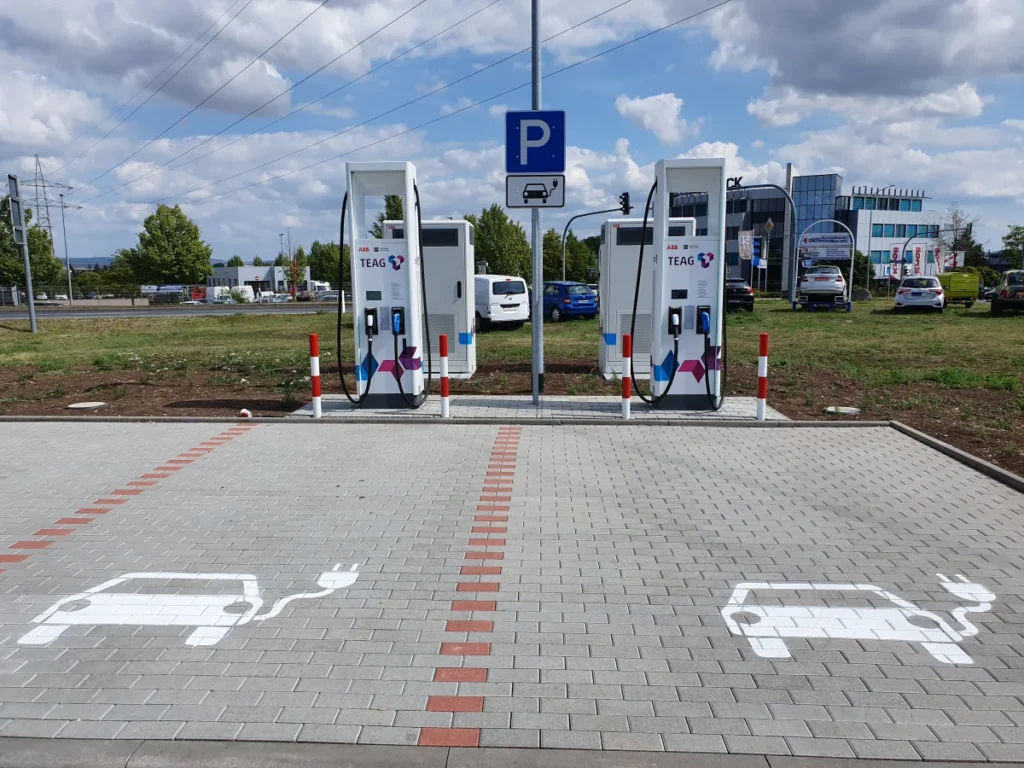

Implantation de bornes de recharge sur un parking

Plans IRVE : Bornes de Recharge

Conception et plans d'exécution des infrastructures de recharge pour véhicules électriques. La mission couvre notamment le dimensionnement du circuit dédié, l'implantation des bornes et la gestion de charge. ELECSMART ENGINEERING assure également la conformité au décret IRVE.

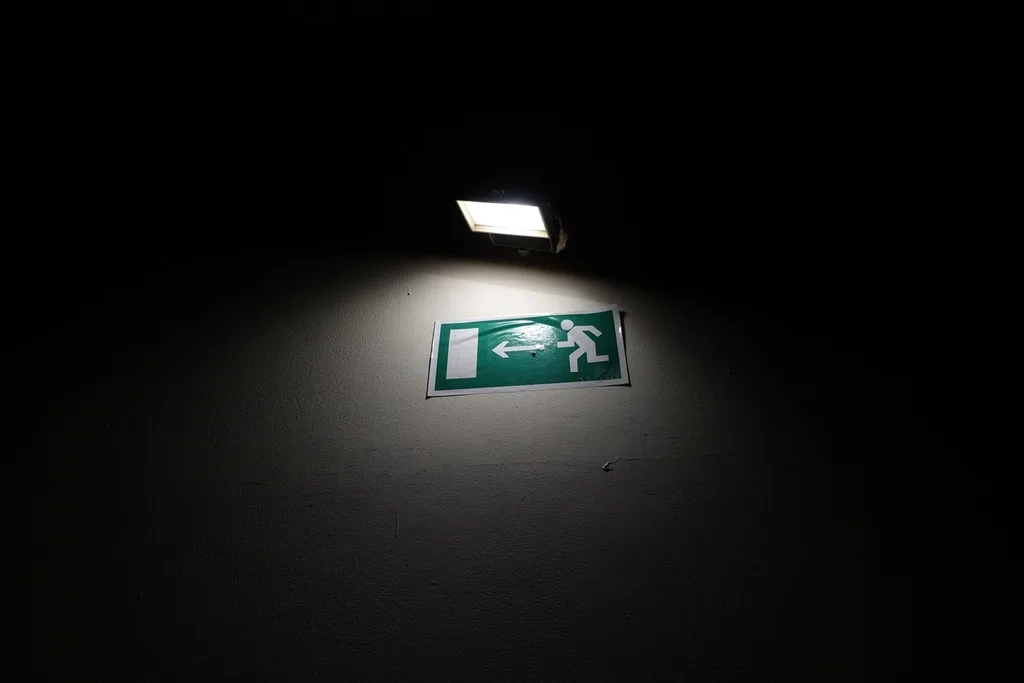

Bloc lumineux de signalisation d’évacuation

Éclairage de Sécurité : BAES / BAEH

Plans d'implantation des blocs autonomes d'éclairage de sécurité et d'habitation. ELECSMART ENGINEERING vérifie ensuite la couverture réglementaire des circulations, locaux et dégagements selon la catégorie ERP.

Plans et dossier de récolement sur un bureau

DOE & Plans de Récolement

Constitution du Dossier des Ouvrages Exécutés avec mise à jour des plans suite aux travaux. Ce dossier comprend également les plans de récolement, schémas définitifs et notices techniques pour l'exploitation durable du bâtiment.

Questions Fréquentes : Études d’Exécution Électrique · Plans EXE · Notes de Calcul · Schémas

Demander un devis

Questions fréquentes

Une étude d’exécution électrique consiste à produire l’ensemble des documents techniques nécessaires à la réalisation des installations sur le chantier. Elle permet de préciser l’implantation des équipements, les cheminements, les sections de câbles, les protections, les tableaux électriques, les schémas de distribution et les interfaces avec les autres corps d’état. Les documents doivent être suffisamment détaillés pour permettre l’exécution des travaux sans nécessitar de nouvelles études de conception, à l’exception notamment des plans d’atelier liés aux méthodes propres à l’entreprise. Cette définition correspond également au contenu donné aux études d’exécution par le Code de la commande publique.
L’étude DCE définit les prestations attendues afin de permettre aux entreprises d’établir leur offre. Elle comprend généralement les plans de conception, le CCTP, la DPGF, les schémas de principe et les performances à respecter. L’étude EXE intervient ensuite pour détailler précisément la réalisation des installations : position exacte des équipements, caractéristiques des circuits, repérages, sections, protections, cheminements et réservations. En résumé, le DCE indique ce que l’entreprise doit réaliser, tandis que l’étude EXE définit comment l’installation sera concrètement exécutée.
Les études d’exécution peuvent être confiées au bureau d’études de maîtrise d’œuvre, à un bureau d’études spécialisé ou à l’entreprise titulaire du lot électricité. Cette répartition doit être clairement définie dans les documents contractuels. Lorsqu’elles sont produites par l’entreprise, le maître d’œuvre peut assurer une mission de VISA afin d’examiner leur conformité avec le projet. Les études EXE et le VISA constituent bien deux éléments de mission distincts. ELECSMART ENGINEERING intervient notamment pour le compte d’entreprises d’électricité ayant besoin d’externaliser tout ou partie de leur bureau d’études d’exécution.
La mission débute généralement à partir des plans architecturaux, du DCE, du CCTP, de la DPGF, des schémas de principe et des documents techniques disponibles. Selon le projet, il peut également être nécessaire de disposer :

La qualité des documents d’entrée conditionne directement la fiabilité et le délai de réalisation des études.
Selon le périmètre de la mission, les études peuvent comprendre :

Le contenu est adapté au projet et aux responsabilités confiées à ELECSMART ENGINEERING .
La note de calcul permet de dimensionner les circuits et de vérifier la cohérence des protections avec les câbles et les équipements alimentés. Elle analyse notamment les intensités, les sections de câbles, les chutes de tension, les courants de court-circuit, les pouvoirs de coupure et la sélectivité entre les protections. Les calculs sont réalisés à partir de l’architecture réelle du projet, des longueurs de câbles, des modes de pose, des puissances et des caractéristiques des protections retenues. Les installations basse tension doivent notamment être étudiées conformément à la série de normes NF C 15-100 (dont la révision principale date d’août 2024).
Les plans CFO (courants forts) présentent notamment les prises de courant, alimentations spécialisées, équipements de puissance, tableaux, éclairages et circuits électriques. Les plans CFA (courants faibles) peuvent comprendre les réseaux informatiques, la téléphonie, le contrôle d’accès, l’interphonie, la vidéosurveillance, l’alarme intrusion et les équipements de communication. Les plans d’exécution précisent les implantations, les repérages, les hauteurs, les alimentations et les interfaces nécessaires avec les autres lots.
L’étude des chemins de câbles permet de définir les parcours, dimensions, niveaux et contraintes de pose des réseaux électriques. Elle doit tenir compte de l’architecture, de la structure, des réseaux de ventilation, de plomberie, de chauffage, des faux plafonds et des équipements techniques. Une coordination réalisée suffisamment tôt permet de limiter les collisions entre réseaux, les modifications improvisées sur le chantier et les percéments non anticipés.
Oui, les études d’exécution peuvent être réalisées en 2D sous AutoCAD ou directement dans une maquette BIM sous Revit , selon les exigences du projet. La modélisation BIM facilite la représentation des équipements, des chemins de câbles, des réservations et des interfaces avec les autres lots techniques. Le niveau de détail, les objets à modéliser, les règles de nommage et les livrables doivent toutefois être définis dans la convention BIM ou dans le cahier des charges du projet.
Ces études permettent de préciser les principes de commande et les échanges entre les différents équipements. Elles peuvent comprendre :

Il est important de distinguer les fonctions : DALI est principalement destiné au pilotage de l’éclairage, tandis que KNX, la domotique et la GTB peuvent assurer une gestion plus globale du bâtiment.
Oui, la mission peut comprendre les plans d’implantation des détecteurs, déclencheurs manuels, diffuseurs sonores, diffuseurs lumineux et autres équipements du système de sécurité incendie (SSI). Elle peut également inclure les alimentations électriques, les cheminements, les interfaces avec les autres installations et les principes de raccordement. Le périmètre doit cependant être défini précisément en fonction de la catégorie du SSI, des études fournies par le constructeur et de la présence éventuelle d’un coordinateur SSI. Les plans électriques ne se substituent pas automatiquement au dossier d’identité SSI ni aux missions réglementaires spécifiques.
Non. Les plans EXE sont établis avant les travaux afin d’indiquer comment les installations doivent être réalisées. Les plans de récolement sont produits à la fin du chantier et représentent les installations telles qu’elles ont réellement été exécutées, en intégrant les modifications intervenues pendant les travaux. Les plans de récolement sont ensuite intégrés au Dossier des Ouvrages Exécutés (DOE) avec les schémas, notices, fiches techniques, procès-verbaux d’essais et documents nécessaires à l’exploitation du bâtiment.
Oui, lorsque cette prestation est prévue dans la mission, ELECSMART ENGINEERING peut mettre à jour les plans et schémas à partir des informations transmis par l’entreprise afin de préparer le DOE électrique. La fiabilité du dossier dépend toutefois des relevés, modifications et fiches techniques communiqués à la fin du chantier. Le bureau d’études ne peut pas certifier une modification réalisée sur site si celle-ci ne lui a pas été signalée.
Oui. La mission peut couvrir l’ensemble des études d’exécution ou seulement certains livrables. Une entreprise peut, par exemple, confier uniquement :

Cette souplesse permet de renforcer ponctuellement le bureau d’études interne d’une entreprise ou de répondre à une charge de travail importante.
Oui, ELECSMART ENGINEERING réalise des études d’exécution électrique pour des entreprises, maîtres d’œuvre et maîtres d’ouvrage situés dans tout le Maroc. La majorité des études peut être réalisée à distance à partir des plans, maquettes et documents techniques transmis. Des visites sur site peuvent être organisées lorsqu’un relevé de l’existant ou une vérification particulière est nécessaire.
